硅酮密封膠與其他種類的密封膠相比，最大的特點是具有優異的耐紫外老化和耐氣候老化性能，成為建筑幕墻、門窗和中空玻璃用密封膠的不二之選。市面上的硅酮密封膠，質量、價格參差不齊，有些非常便宜，價格只有同類知名品牌產品的一半，甚至更低，但對用戶來說，使用這些低廉的產品真的好嗎？
硅酮密封膠質量的好壞是與原材料的質量、配方組成、生產工藝、質量管控體系等多方面因素有關。接下來“固司令膠業小編”將主要從硅酮密封膠的配方組成方面給大家分析一下硅酮密封膠的成本與性能的相互關系，讓大家擦亮眼睛，選對硅酮密封膠！
硅酮密封膠主要由有機硅基礎聚合物、填料和助劑三部分組成，在這三種原材料中，有機硅基礎聚合物價格高，同時在合理的硅酮密封膠
配方中含量也最高，因此其成本常常占整個硅酮膠原材料成本的75%以上。
考慮到性能，質量優良的硅酮密封膠產品中有機硅基礎聚合物含量可達到50%，甚至更高；但部分生產廠家只考慮到成本而不顧性能，為了降低密封膠的成本，通常的做法是增加低價填料的用量、填充白油，進而大幅降低有機硅基礎聚合物的含量。小編了解到，市面上部分流通的硅酮密封膠產品中有機硅基礎聚合物含量甚至不到20%。
不充白油硅酮膠和充白油硅酮膠的組成示意圖

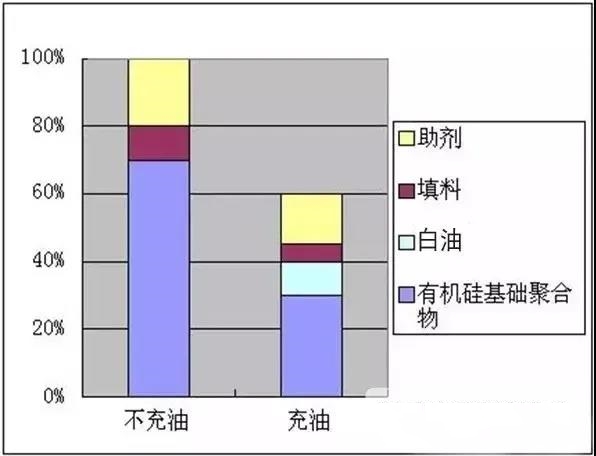

硅酮密封膠的組成決定了其成本，部分生產廠家正是通過降低有機硅基礎聚合物含量的方法達到其降成本的目的。下圖是某充白油配方與不充白油配方的成本對比。
合理的硅酮膠配方組成是保證其性能的基礎。我們知道硅酮密封膠優異的耐老化性能是由于其特殊的以硅—氧—硅鍵為主鏈的分子結構決定的，有機硅基礎聚合物含量直接影響著硅酮密封膠的長期耐老化性能和耐久年限。如果硅酮膠填充了白油、廉價填料，有機硅基礎聚合物的含量明顯下降，其耐久性必將會受到嚴重影響!
從表面上看，這些低成本的“充白油膠”與不充白油的硅酮密封膠無太大區別。部分產品甚至做得外觀很好，很光亮，固化速度也快，初期固化力學性能也好。但隨著使用時間的延長，“充白油膠”與不充白油的硅酮密封膠差異逐漸顯現。

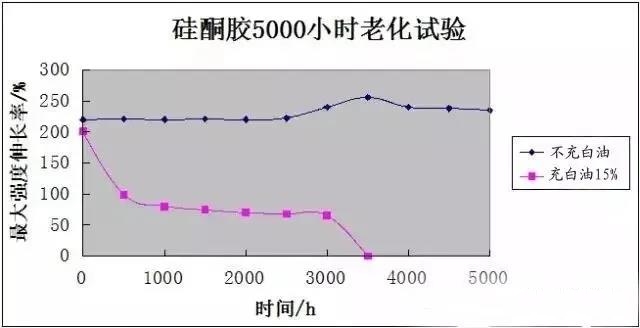

下圖是“充白油膠”與不充白油的硅酮密封膠分別進行5000h紫外老化試驗的對比，填充15%礦物油的硅酮密封膠，在進行5000小時老化試驗之前，最大強度伸長率與不充油的硅酮密封膠幾乎無差異。但老化500小時后，其性能就出現了明顯差異，“充白油膠”彈性急劇下降，膠體變硬，失去彈性；老化3500小時后，粘結性也出現了問題，出現了嚴重脫膠的情況。而不充白油的硅酮密封膠經過5000小時老化試驗后，性能依然保持不變。
目前市面上充斥著大量劣質的充白油硅酮膠產品，它們通常以低價吸引用戶，剛開始使用時也看不出問題，但是幾個月到半年以后，這些產品的問題就會逐漸暴露出來，出現開裂、粉化、硬化、滲油等一系列問題，直接給用戶帶來嚴重的質量問題甚至安全隱患。這些問題可能會造成幾倍甚至幾十倍的購買硅酮膠本身價錢的經濟損失！這些以犧牲產品質量和使用性能為代價的低價“硅酮膠”，你會選用嗎？
固司令膠業呼吁大家，優質原料很重要，為了安全，請拒絕低價“硅酮膠”！
|
