近年來，我國幕墻、門窗行業(yè)穩(wěn)步發(fā)展。密封膠作為幕墻和門窗行業(yè)中的密封材料，對幕墻和門窗整體功能的發(fā)揮和完善起到了重要的作用，特別是在水密、氣密、保溫、隔聲等方面起著至關(guān)重要的作用。然而，密封膠是一個半成品，在選擇高質(zhì)量密封膠產(chǎn)品的同時，也需要把它使用好，才能讓密封膠最大限度發(fā)揮其作用。固司令膠業(yè)就當(dāng)下密封膠施工中，經(jīng)常出現(xiàn)“氣泡”的原因做了總結(jié)和分析，特別分享給大家。
（1）注膠時裹進了空氣

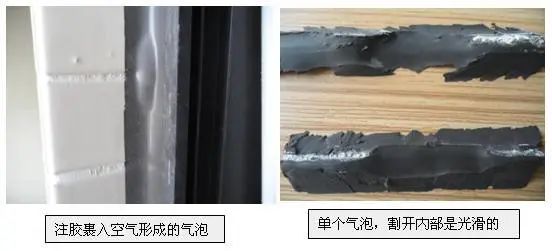

硅酮耐候膠一般都在工地完成完成注膠工作，作業(yè)條件差。工人站在腳手架上面注膠，注膠的均勻性不易掌握，膠縫里面容易裹進空氣。施膠后膠縫表面刮壓，修整光潔，膠縫里面的墊桿一般都選用閉孔的聚乙烯泡沫棒，裹進膠縫里面的空氣不易溢出去，膠縫修整空氣壓縮后，會產(chǎn)生向外的隆張力，耐候膠縫一般都比較寬，厚度較小，提供高位移能力的耐候膠，硬度都較低，膠未固化前很軟。壓縮空氣的隆張力把膠縫慢慢撐起而出現(xiàn)氣泡。這種現(xiàn)象在能提供±25%以上膠縫位移能力的耐候膠的應(yīng)用上，更容易發(fā)生。相反有些允許位移能力較低的耐候膠，硬度較高，膠未固化前比較稠。裹進膠縫里面壓縮空氣的隆張力不易把膠撐起泡。所以，愈是能提供高位移能力的耐候膠，注膠時，更要注意注膠的均勻性。豎膠縫一般注膠可采用從下向上施膠，可克服一些起泡現(xiàn)象。更重要是工作操作者的熟練性和責(zé)任心。
（2）注膠時接口潮濕

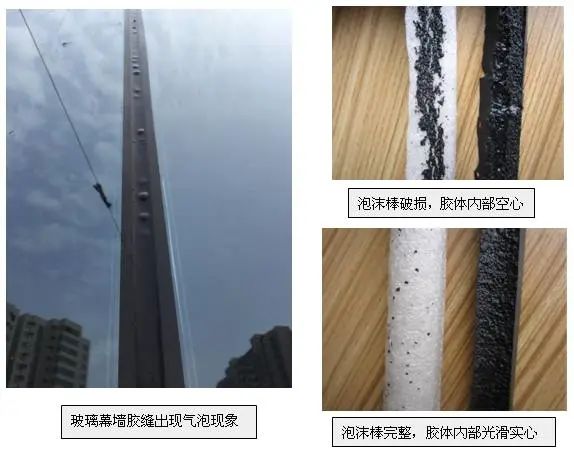

在室外作業(yè)，經(jīng)常遇到降雨，特別是南方的夏季，幾乎天天要下雨，如果降雨后，接口里面潮濕未干就直接注膠，等太陽照射粘接基材及膠縫時接口里面的溫度升高，膠縫里面的潮氣蒸發(fā)，會把未固化的、比較軟的膠縫隆起泡，有時聚乙烯泡沫墊桿潮濕也會引起膠縫起泡。所以施工時不可一味求進度，等到接口內(nèi)干燥后，再注膠，可避免上述情況。
(3)化學(xué)反應(yīng)導(dǎo)致的起泡

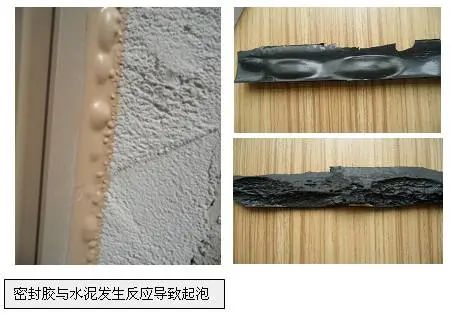

此類起泡一般發(fā)生在與水泥、勾縫劑等其他化學(xué)材料相接觸的膠縫。根據(jù)相關(guān)工程案例的經(jīng)驗，此類起泡出現(xiàn)的原因多為與水泥、勾縫劑等其他不相容的材料發(fā)生化學(xué)反應(yīng)，短時間產(chǎn)生大量的密集的氣泡，引起密封膠表面出現(xiàn)起泡的現(xiàn)象。此時割開密封膠查看，可在背面見到密集的氣泡。如果只與其中一面不相容(例如另一面是相容的鋁材)，割開密封膠還能看到只在對應(yīng)的一面出現(xiàn)密集的氣泡。如下圖所示。
（4）膠未固化時太陽暴曬
硅酮膠在未固化前是不能在太陽下暴曬的，特別是剛注完膠就讓太陽暴曬，會引起膠縫內(nèi)部出現(xiàn)蜂窩狀氣泡，從而引起膠縫外部隆起，這種情況在醇型硅酮膠使用時會更明顯一些。在炎熱的夏季施工，這種情況不易克服。采用注膠時避開太陽暴曬，會克服一些起泡現(xiàn)象。具體做法：上午在建筑物的西側(cè)或北側(cè)注膠，下午在建筑物的東側(cè)或南側(cè)注膠。注膠后，膠經(jīng)過一段時間的固化，表層已結(jié)皮，太陽再暴曬時，有了一定的抵抗能力，便可克服一些起泡現(xiàn)象。
（5）基材表面溫度過高
硅酮膠固化時，所粘接材料的溫度不能超過50℃，這個結(jié)論已被大多硅酮膠生產(chǎn)商認(rèn)可。在基材表面溫度超過50℃時注膠，就會引起膠縫起泡，在金屬板幕墻的耐候嵌縫時，會遇到上述情況。在炎熱的天氣里，當(dāng)太陽暴曬金屬板時，特別是鋁板表面溫度會達(dá)到80℃，此時注膠極易引起膠縫起泡。所以應(yīng)選擇后半下午或陰天時，以改善上述情況。
（6）晝夜溫差大，接口熱脹冷縮較大
這種情況在鋁板幕墻注膠時，較容易出現(xiàn)。鋁板是線脹系數(shù)較大的材料，在我國北方地區(qū)的春天或秋天晝夜溫差較大，而且太陽在中午直射鋁板時，鋁板表面溫度可高達(dá)60℃-70℃，晚上溫度降至10℃左右，大的鋁板塊，熱脹冷縮也較大，接口位移較大，耐候膠嵌縫后，接口的實際位移是由膠縫來承受的，在固化過程中，過大的、反復(fù)的伸縮位移會引起膠縫起泡，所以在注膠時避開中午太陽直射最強時，以改善一些上述起泡情況。
（7）北方地區(qū)春天氣候干燥
硅酮密封膠要借助空氣中的潮氣，經(jīng)化學(xué)反應(yīng)成彈性密封材料。空氣中濕度的大小和固化速度的關(guān)系很密切。我國北方地區(qū)春天氣候干燥，硅酮密封膠注膠后，固化時間很長，未固化前的硅酮密封膠，極易受到外部環(huán)境的影響，為各種起泡現(xiàn)象提供了機會。
|
